Precision Ultra Thin Diamond Wire For Semiconductor PV Silicon Wafer Slicing

Huatao company is a very good company , I am very willing to cooperate with you, safe, efficient, professional, honest, happy! Thank you for providing me with stable service and products. -----EUROPAT

—— EUROPT INDUSTRIAL

I'm Online Chat Now

Precision Ultra Thin Diamond Wire For Semiconductor PV Silicon Wafer Slicing

Precision Ultra Thin Diamond Wire For Semiconductor PV Silicon Wafer Slicing

Large Image :  Precision Ultra Thin Diamond Wire For Semiconductor PV Silicon Wafer Slicing

Product Details:
Place of Origin: CHINA
Brand Name: HUATAO
Model Number: Ultra-Thin Diamond Wire
Payment & Shipping Terms:
Minimum Order Quantity: 50 KM
Price: USD 13.00-50.00/KM
Packaging Details: Wooden Box / Standard Export Package
Delivery Time: 7-10 Days
Payment Terms: L/C, T/T, Western Union, MoneyGram
Supply Ability: 500000 KM/Month
Detailed Product Description
Product Name: Ultra-Thin Diamond Wire Core Wire Dia: 35 Um
Girt Quantity: 120-220 PC/mm Surface Roughness: Ra ≤0.2μm
Diamond Grit: 1.5–3μm Monocrystalline Kerf: 65μm
Highlight:

Precision Diamond Wire

,

Ultra Thin Diamond Wire

,

Semiconductor Diamond Wire

Precision Ultra-Thin Diamond Wire For Semiconductor & PV Silicon Wafer Slicing



Description For Precision Ultra-Thin Diamond Wire For Semiconductor & PV Silicon Wafer Slicing:

Precision ultra-thin diamond wire is a cutting-edge cutting tool used in the semiconductor and photovoltaic (PV) industries for slicing silicon wafers with exceptional accuracy and minimal material loss. It consists of a high-tensile core wire (typically steel or tungsten) electroplated with diamond abrasive particles, enabling ultra-thin, high-efficiency slicing of monocrystalline and polycrystalline silicon ingots.



Features For Precision Ultra-Thin Diamond Wire For Semiconductor & PV Silicon Wafer Slicing:
1. Ultra-Thin Diameter: Ranges from 30–100 μm, enabling minimal kerf loss and higher wafer yield.
2. High Precision Cutting: Ensures uniform wafer thickness (as low as 100–200 μm) with superior surface quality.
3. Diamond Abrasives: Synthetic diamond particles (5–30 μm) provide exceptional hardness and wear resistance.
4. High Tensile Core: Steel or tungsten wire ensures durability and breakage resistance during high-speed cutting.
5. Low Wire Vibration: Enhances cutting stability, reducing wafer surface defects like micro-cracks.



Applications For Precision Ultra-Thin Diamond Wire For Semiconductor & PV Silicon Wafer Slicing:
1. Semiconductor Industry: Slicing silicon ingots into ultra-thin wafers for ICs, MEMS, and power devices. Enables thinner wafers for advanced packaging (e.g., 3D ICs).

2. Photovoltaic (PV) Solar Cells:Cutting monocrystalline and polycrystalline silicon ingots into wafers for high-efficiency solar panels. Reduces silicon waste, lowering production costs.

3. Advanced Materials Processing: Used for slicing brittle materials like sapphire, SiC, and glass.



Advantages For Precision Ultra-Thin Diamond Wire For Semiconductor & PV Silicon Wafer Slicing:
1. Higher Efficiency: Faster cutting speeds (up to 1.5–2.5 m/s) compared to slurry-based multi-wire sawing.
2. Lower Material Waste: Kerf loss reduced to ~100 μm (vs. 150–200 μm with slurry saws).
3. Eco-Friendly: Eliminates slurry waste, reducing environmental impact.
Cost-Effective: Longer wire lifespan and higher productivity lower overall manufacturing costs.

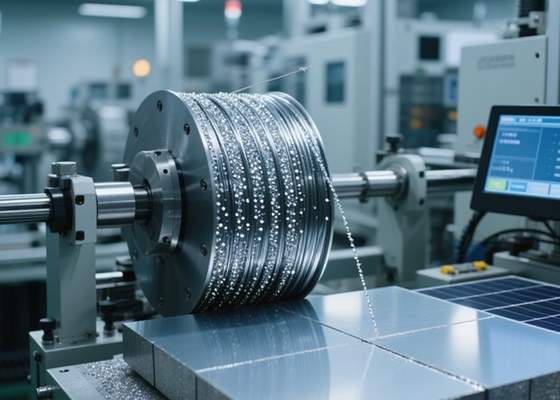

Precision Ultra Thin Diamond Wire For Semiconductor PV Silicon Wafer Slicing 0

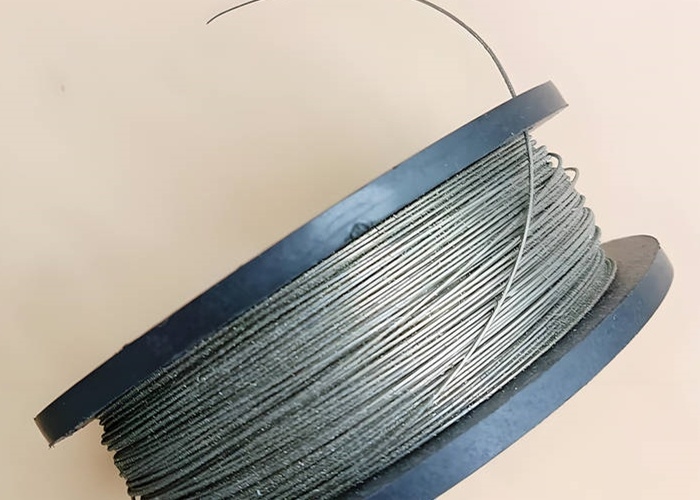

Precision Ultra Thin Diamond Wire For Semiconductor PV Silicon Wafer Slicing 1
